如何提高電力變壓器抗短路能力，電力變壓器的可靠性由其健康狀況決定，不僅取決于設計制造、結構材料，也與檢修維護密切相關。就電力系統中變壓器抗短路能力的提高的問題進行探討。

一、電力變壓器概述

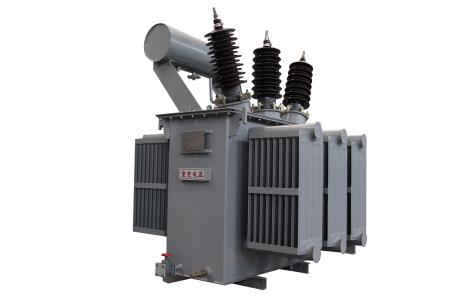

  電力變壓器是一種靜止的電氣設備，是用來將某一數值的交流電壓（電流）變成頻率相同的另一種或幾種數值不同的電壓（電流）的設備。當一次繞組通以交流電時，就產生交變的磁通，交變的磁通通過鐵芯導磁作用，就在二次繞組中感應出交流電動勢。二次感應電動勢的高低與一二次繞組匝數的多少有關，即電壓大小與匝數成正比。主要作用是傳輸電能，因此，額定容量是它的主要參數。額定容量是一個表現功率的慣用值，它是表征傳輸電能的大小，以kVA或MVA表示，當對變壓器施加額定電壓時，根據它來確定在規定條件下不超過溫升限值的額定電流。較為節能的電力變壓器是非晶合金鐵心配電變壓器，其較大優點是，空載損耗值特低。較終能否確保空載損耗值，是整個設計過程中所要考慮的核心問題。當在產品結構布置時，除要考慮非晶合金鐵心本身不受外力的作用外，同時在計算時還須精確合理選取非晶合金的特性參數。



   二、提高電力變壓器抗短路能力的措施



   變壓器的安全、經濟、可靠運行與出力，取決于本身的制造質量和運行環境以及檢修質量。本章試圖回答在變壓器運行維護過程中，有效預防變壓器突發性故障的措施。電網經常由于雷擊、繼電保護誤動或拒動等造成短路，短路電流的強大沖擊可能使變壓器受損，所以應從各方面努力提高變壓器的耐受短路能力。變壓器短路沖擊事故的統計結果表明，制造原因引起的占80%左右，而運行、維護原因引起的僅占10%左右。本章著重就運行維護過程中應采取的措施加以說明。運行維護過程中，一方面應盡量減少短路故障，從而減少變壓器所受沖擊的次數;另一方面應及時測試變壓器繞組的形變，防患于未然。



1.     規范設計，重視線圈制造的軸向壓緊工藝。制造廠家在設計時，除要考慮變壓器降低損耗，提高絕緣水平外，還要考慮到提高變壓器的機械強度和抗短路故障能力。在制造工藝方面，由于很多變壓器都采用了絕緣壓板，且高低壓線圈共用一個壓板，這種結構要求要有很高的制造工藝水平，應對墊塊進行密化處理，在線圈加工好后還要對單個線圈進行恒壓干燥,并測量出線圈壓縮后的高度;同一壓板的各個線圈經過上述工藝處理后，再調整到同一高度，并在總裝時用油壓裝置對線圈施加規定的壓力，較終達到設計和工藝要求的高度。在總裝配中，除了要注意高壓線圈的壓緊情況外，還要特別注意低壓線圈壓緊情況的



2.     對變壓器進行短路試驗，以防患于未然。大型變壓器的運行可靠性，先先取決于其結構和制造工藝水平，其次是在運行過程中對設備進行各種試驗，及時掌握設備的工況。要了解變壓器的機械穩定性，可通過承受短路試驗，針對其薄弱環節加以改進，以確保對變壓器結構強度設計時做到心中有數。



3.     使用可靠的繼電保護與自動重合閘系統。系統中的短路事故是人們竭力避免而又不能絕對避免的事故，特別是10KV線路因誤操作、小動物進入、外力以及用戶責任等原因導致短路事故的可能性極大。因此對于已投入運行的變壓器，先先應配備可靠的供保護系統使用的直流電源，并保證保護動作的正確性。結合目前運行中變壓器杭外部短路強度較差的情況，對于系統短路跳閘后的自動重合或強行投運，應看到其不利的因素，否則有時會加劇變壓器的損壞程度，甚至失去重新修復的可能。目前已有些運行部門根據短路故障是否能瞬時自動消除的概率，對近區架空線(如2km以內)或電纜線路取消使用重合間，或者適當延長合間間隔時間以減少因重合閘不成而帶來的危害，并且應盡量對短路跳閘的變壓器進行試驗檢查。



4.    積極開展變壓器繞組的變形測試診斷。通常變壓器在遭受短路故障電流沖擊后，繞組將發生局部變形，即使沒有立即損壞，也有可能留下嚴重的故障隱患。先先，絕緣距離將發生改變，固體絕緣受到損傷，導致局部放電發生。當遇到雷電過電壓作用時便有可能發生匝間、餅間擊穿，導致突發性絕緣事故，甚至在正常運行電壓下，因局部放電的長期作用也可能引發絕緣擊穿事故。

       由于變壓器繞組變形測試儀價格昂貴，且對人員的素質要求高，在生產運行中不易普遍開展。因此，在實際工作中，依據變壓器繞組電容變化量來判斷繞組是否變形的方法，可以作為頻率響應法的有益補充。尤其在頻率響應法不具備條件的情況下，可以通過橫向、縱向對比積累的實測電容量，及時掌握變壓器繞組的工作狀態，以便降低事故發生的概率，確保電網安全穩定的運行。



5.     加強現場施工和運行維護中的檢查，使用可靠的短路保護系統。現場進行變壓器的安裝時，必須嚴格按照廠家說明和規范要求進行施工，嚴把質量關，對發現的隱患必須采取相應措施加以消除。運行維護人員應加強變壓器的檢查和維護保修管理工作，以保證變壓器處于良好的運行狀況，并采取相應措施，降低出口和近區短路故障的幾率。為盡量避免系統的短路故障，對于己投運的變壓器，先先配備可靠的供保護系統使用的直流系統，以保證保護動作的正確性;其次，應盡量對因短路跳閘的變壓器進行試驗檢查，可用頻率響應法測試技術測量變壓器受到短路跳閘沖擊后的狀況，根據測試結果有目的地進行吊罩檢查，這樣就可有效地避免重大事故的發生。



       變壓器能否承受各種短路電流主要取決于變壓器結構設計和制造工藝，且與運行管理、運行條件及施工工藝水平等方面有很大的關系，變壓器短路事故對電網系統的運行危害極大，為避免事故的發生，應從多方面采取有效的控制措施，以保證變壓器及電網系統的安全穩定運行。
